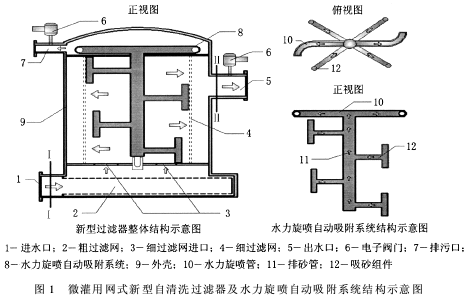

微灌用網式新型自清洗過濾器結構如圖1所示,其整個工作狀態分過濾和自清洗2個過程。

過濾過程:含砂渾水由進水口1進入,首先通過粗過濾網2,過濾一些較大雜質(主要是漂浮物)或大于吸砂組件12吸口開度的泥砂,然后經細濾網進口3進入過濾室,由里向外通過細濾網4,由側面出水口5流出,這樣比細濾網網孔大的泥砂顆粒被攔截下來并積聚在濾網的內表面等待清洗。自清洗過程:當泥砂積聚在細濾網內表面便會在濾網內外表面形成壓差,壓差達到預定值時,由控制器打開排污口7閥門,同時關閉部分出水口5閥門。由于排污閥出口與大氣相通,這樣過濾器內部水壓與外部大氣之間形成的壓差會使側面開孔的吸砂組件12產生強勁吸力;同時由于吸砂組件開口面積很小,濾網內表面吸砂組件開口附近的水流流速很大,高速流動的水流也會將卡在濾網內表面泥砂沖下來進入吸砂組件,這樣在強勁吸力和高速水流的雙重作用下,就可以保證濾網內表面泥砂有效的排除。進入吸砂組件的泥砂,通過排砂管11經水力旋噴管10由排污口排出。水流由水力旋噴管流出時會向四周噴射,在過濾器頂部殼體內形成旋流帶動整個吸附系統旋轉,旋轉過程中每個吸砂組件都會將該范圍內濾網內表面的泥砂吸進,隨水流經排砂管由旋噴管排出。隨著濾網內表面泥砂的排除,濾網內外壓差將會逐漸減小,當?shù)陀谠O(shè)定值時,自動清洗完成,控制器關閉排污閥,同時完全打開出水閥,水力旋噴管將不再噴射,自動吸附系統停止旋轉,轉入正常過濾狀態。

該過濾器能否實現自清洗的關鍵技術是水力旋噴自動吸附系統。該系統由一個空心結構排砂管在軸線上按一定距離連接若干個垂直均勻分布的吸砂組件,頂部連接一根水力旋噴管組成。水力旋噴管將液能轉化為機械動能提供旋轉動力,帶動排砂管及吸砂組件旋轉運動,吸砂組件的旋轉運動將對整個濾網內表面實行整體掃描吸附,確保整個網面泥砂的排除。運行中過濾器內部水壓與外部大氣之間所形成壓差產生的強勁吸力,以及從濾網內表面進入吸砂組件水流的高速流動保證了積聚在濾網內表面泥砂的排除,即使是牢固卡在網孔內的泥砂顆粒,也會在高速水流和強勁吸力的雙重作用下被清除,確保整個網面泥砂的清洗效果。
