四通球閥產品概述

四通球閥是一種由閥體、閥蓋、閥座、球體和閥桿等組成的X形垂直通道的球閥，其閥芯為四通孔圓球型，中間對角線被一擋板隔開，形成兩路，球體的兩條90°流道呈X形布置，四個通道口均布于球體赤道圓周截面上，并與閥體上設有的四個連接口對應，當操作機構在閥桿上端施加一定的轉矩并傳遞給閥芯，使它沿順時針每旋轉90°時，能使相近的兩個流道實現兩兩相通。本產品能同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。

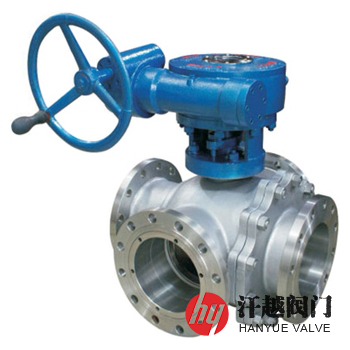

四通球閥大口徑一般采用中間閥體加四面法蘭連接體(即在每個通道口處各連有法蘭)，小口徑則由左閥體與右閥蓋連接而成。該閥流路形式為X型二位四通，其球體內開設的直角或圓弧流道與閥體上的四個連接口對應，使四個方向的管路可以?xún)蓛上嗤ǎ瑥亩蟠鬁p少球閥的安裝數量，進而縮減了接通或阻斷管路的操作步驟，并且節省了施工成本。本產品可根據工況需要配置手柄、蝸輪、氣動、電動、液動等驅動裝置，開閉位置點可以鎖定，防止誤操作。

四通球閥部件材料

四通球閥性能規范

四通球閥主要尺寸

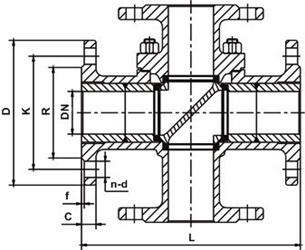

四通球閥結構圖

如果你需訂購我廠三通球閥系列產品，咨詢時煩請注明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、法蘭標準及密封面型式等，本產品流路形式為X型通道口，應根據實際用途選擇配管組合，安裝前應首先根據閥門上的標示檢查是否符合使用要求。
